Mạch Điều Khiển Solenoid Sử Dụng Cảm Biến NO – NC

50
29

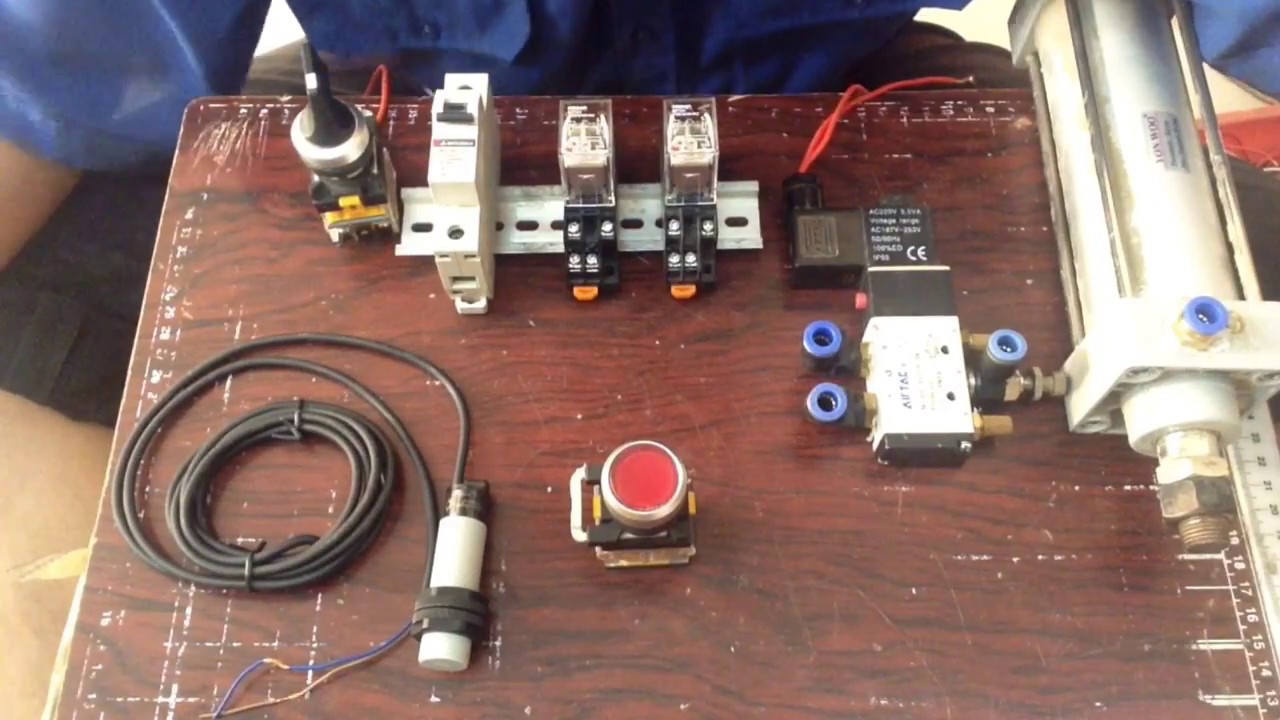

Nguyên lý làm việc : Khi gạt công tắc về phía tự động ( Auto ) nguồn được cấp 1 dây cho cảm biến tiệm cận NPN NO ( thường mở ) và cảm biến tiệm cận NPN NC ( thường đóng ).Khi có vật cản trước đầu dò của cảm biến NO nó sẽ xuất tín hiệu vào thường đóng rơ le kiến 2, bên kia thường đóng của rơ le kiến 2 sẽ vào chân 13 của rơ le kiến 1 và 1 đầu của vanl điện từ làm cho xi lanh đẩy lên mở cửa, do có tiếp điểm duy trì nên khi vậy cản đi qua nó vẫn còn điện để kích cho xilanh mở, Dây còn lại của cảm biến NC vào thường mở rơ le kiến 1, bên kia thường mở rơ le kiến 1 vào thường đóng rơ le kiến 2.khi vật qua khoi cửa tác động cảm biến NC làm nó mở ra mất điện duy trì cho xilanh làm nó đóng xuống kết thúc qua 1 trình làm việc.
Khi gạt công tắc về vị trí tay ( Man ) điện được cấp vào chân 13 của rơ le kiến 2 đồng thời cấp vào tiếp điểm thường mở của của rơ le kiến 2 bên kia thường mở rơ le kiến 2 vào chân 13 của rơ le kiến 1, khi đó làm thông mạch xilanh tác động mở cửa,đến khi gạt công tắc về chính giữa thì xilanh đóng lại kết thúc quá trình làm việc.
